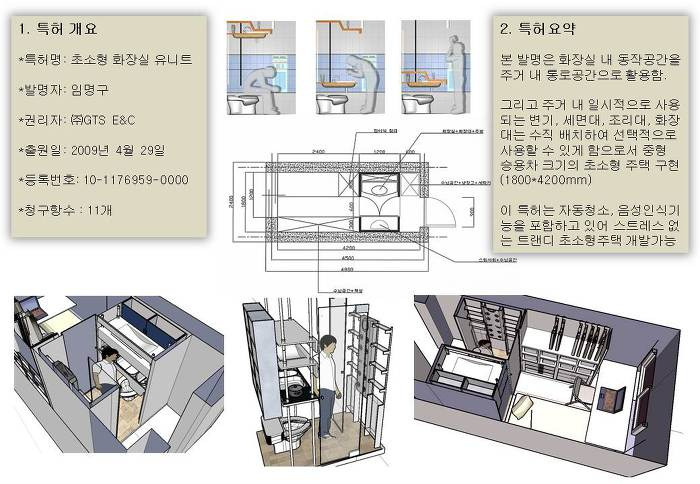

초소형 화장실 유니트(임명구, 2009)

초소형 화장실 유니트(임명구, 2009)





초소형 화장실 유니트 특허명세서.pdf

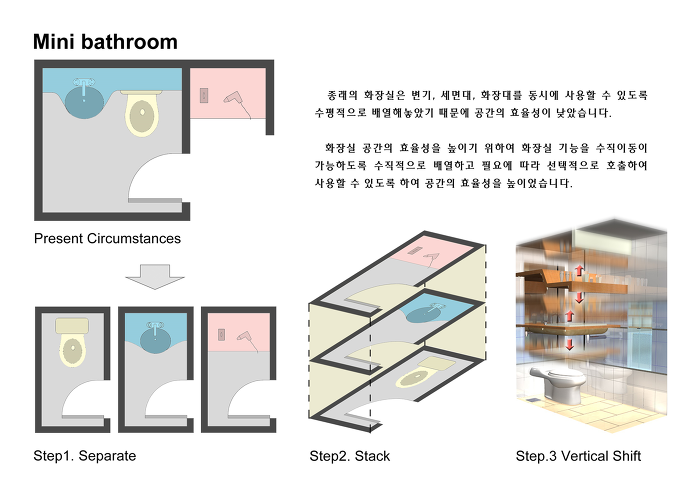

종래의 일반적인 주택의 화장실은 도1에 도시된 바와 같이 변기, 세면대, 욕조, 화장대 등이 서로 다른 평면상에 배치되어 각자의 공간을 점유하게 된다.

따라서 변기나 세면대 등이 고정적으로 차지하는 점유공간과 함께 사용자가 [0003] 각 설비에 접근하기 위한 접근공간 및 각각의 설비를 사용하기 위한 작동공간이 필요하게 되고 공간 활용의 효율성이 저하된다.

그런데 대부분의 화장실 사용자들은 용변, 세면, 목욕 또는 화장 등의 용도 가운데 어느 한 가지만을 사용하거나, 두 가지 이상의 목적으로 화장실을 사용한다고 하더라도 그 사용시간이 단계적으로 분리되어 있다.



따라서 2차원 평면상에서 기존의 화장실 공간을 획기적으로 줄일 수 있도록 세면대나 화장대와 같은 설비를 3차원 공간상에 적절히 배치하고 사용자의 요구에 따라 각 설비들을 이동배치할 수 있다면 화장실의 기능에 전혀 문제가 없게 된다.

또한 종래의 화장실은 사용자가 이용하지 않는 대부분의 시간에는 통상적으로 문이 닫힌 상태의 폐쇄된 공간으로 주거에 필요한 아무런 기능도 수행하지 못하게 되는데, 만약 화장실이 사용되지 않는 시간대에도 화장실의 공간을 주거에 필요한 공간의 일부로 활용할 수 있다면 공간 활용의 효율성을 더욱 높일 수 있으나, 현재까지 이러한 개념의 화장실은 제시된 바가 없다.

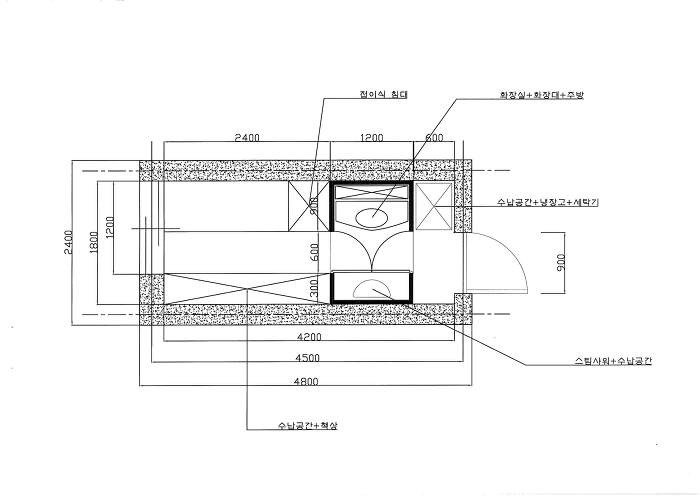

특히 원룸형 초소형 주택의 경우 공간 활용의 필요성이 더욱 절실하게 요구되는데 하루 중 극히 짧은 시간 동안만 사용되는 화장실 공간을 다양하게 활용할 수 있다면 적은 평수라도 보다 쾌적하고 여유로운 주거공간을 창출할 수 있게 된다.

따라서 본 발명은 상기한 바와 같은 현실적 필요성에 따라 창작된 새로운 개념의 초소형 화장실로서 본 발명을 통하여 실현하고자 하는 발명의 목적은 다음과 같다.

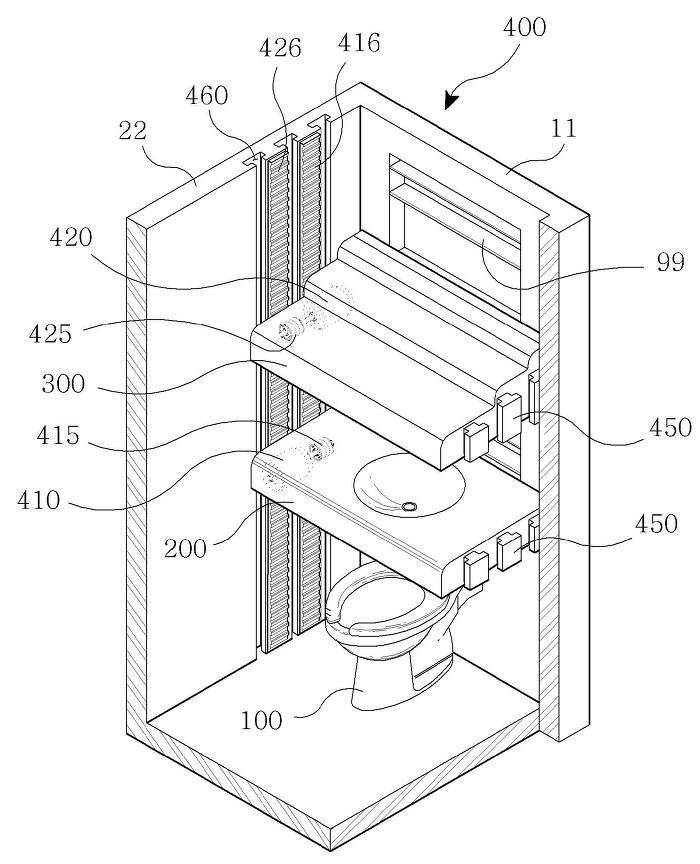

첫째, 변기, 세면대, 및 화장대를 동일한 평면상에 중첩적으로 배치하여 화장실이 차지하는 평면을 최소화하는 것을 본 발명의 목적으로 한다.

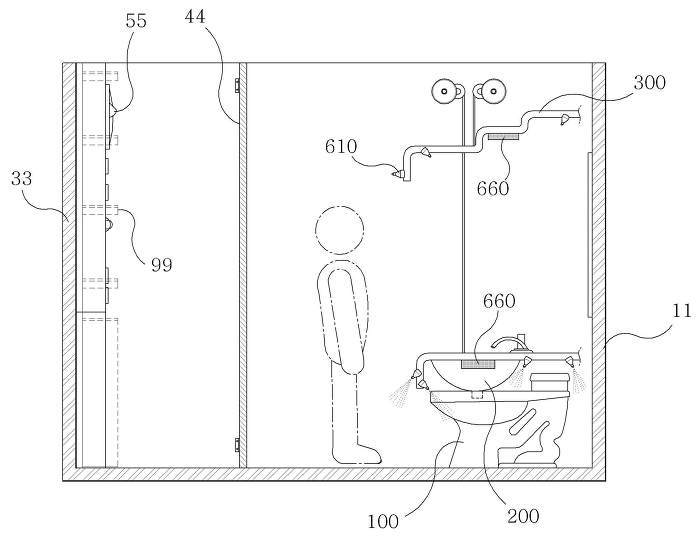

둘째, 변기와 동일한 평면상에 배치된 세면대와 화장대에 승하강 수단을 구비하여 사용자의 사용 목적에 부합하는 새로운 공간을 창출하는 것을 본 발명의 다른 목적으로 한다.

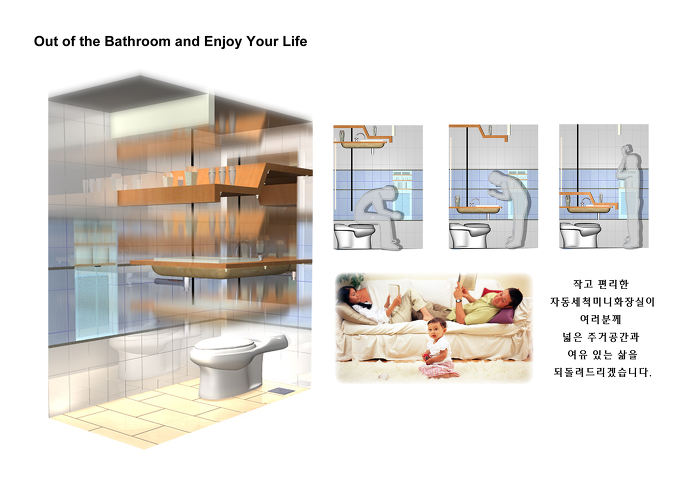

셋째, 화장실을 사용하지 않는 시간대에는 화장실 공간의 일부를 주거에 필요한 통행로로 활용하는 것을 본 발명의 또 다른 목적으로 한다.

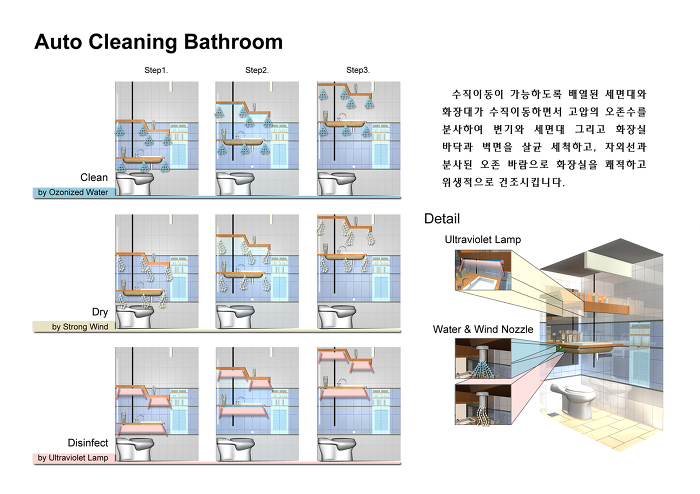

넷째, 승하강 수단이 구비된 세면대와 화장대에 물이나 압축공기를 분사할 수 있는 수단을 구비하여 화장실 청소 및 건조를 용이하게 수행하는 것을 본 발명의 또 다른 목적으로 한다.

다섯째, 격벽으로 구분된 독립된 유니트 제품으로 제작하여 주택뿐만 아니라 항공기, 철도, 캠핑카 등에도 쉽게 설치할 수 있도록 하는 것을 본 발명의 또 다른 목적으로 하여 그 기대 효과는 다음과 같다.





-장점-

첫째, 변기, 세면대, 및 화장대를 동일한 평면상에 중첩적으로 배치하여 [0017] 화장실이 차지하는 면적을 최소화할 수 있다.

둘째, 변기와 동일한 평면상에 배치된 세면대와 화장대에 승하강 수단을 구비하여 사용자의 사용 목적에 부합하는 새로운 공간을 창출할 수 있다.

셋째, 화장실을 사용하지 않는 시간대에는 화장실 공간의 일부를 주거에 필요한 통행로로 활용할 수 있다.



넷째, 승하강 수단이 구비된 세면대와 화장대에 물이나 압축공기를 분사할 수 있는 수단을 구비하여 화장실 청소 및 건조를 용이하게 수행할 수 있다.

다섯째, 격벽으로 구분된 독립된 유니트 제품으로 제작하여 주택뿐만 아니라 항공기, 철도, 캠핑카 등에도 쉽게 설치할 수 있다.
